EHVT-6H型抛丸机用滤筒除尘器图纸原理尺寸图

垂直式滤筒除尘器，属于滤筒除尘器的一类，又叫卡盘式、竖装式滤筒除尘器，加装二级HEPA过滤器模块，上下一体二级过滤。如果车间有VOCS异味，可以采用三级过滤，增加活性炭过滤器，三级模块上中下组合成一体。

e乐彩线路登录 滤筒垂直安装的结构特征，带来了易清灰的特点。对于浓度大的粉尘，垂直式的布置比平装或斜插式的滤筒除尘器清灰效果要好。机器采用正面开门，抽屉式推入滤筒，更换滤筒快速便捷，淘汰了采用螺丝吊装固定的麻烦方式。设备采用激光切割、数控机床加工、模具焊接、模块化制造、静电喷塑、积木式拼装，精工打造而成。同等风量的前提下，滤筒除尘器比布袋除尘器体积小的多。

全国热线

400-822-9050

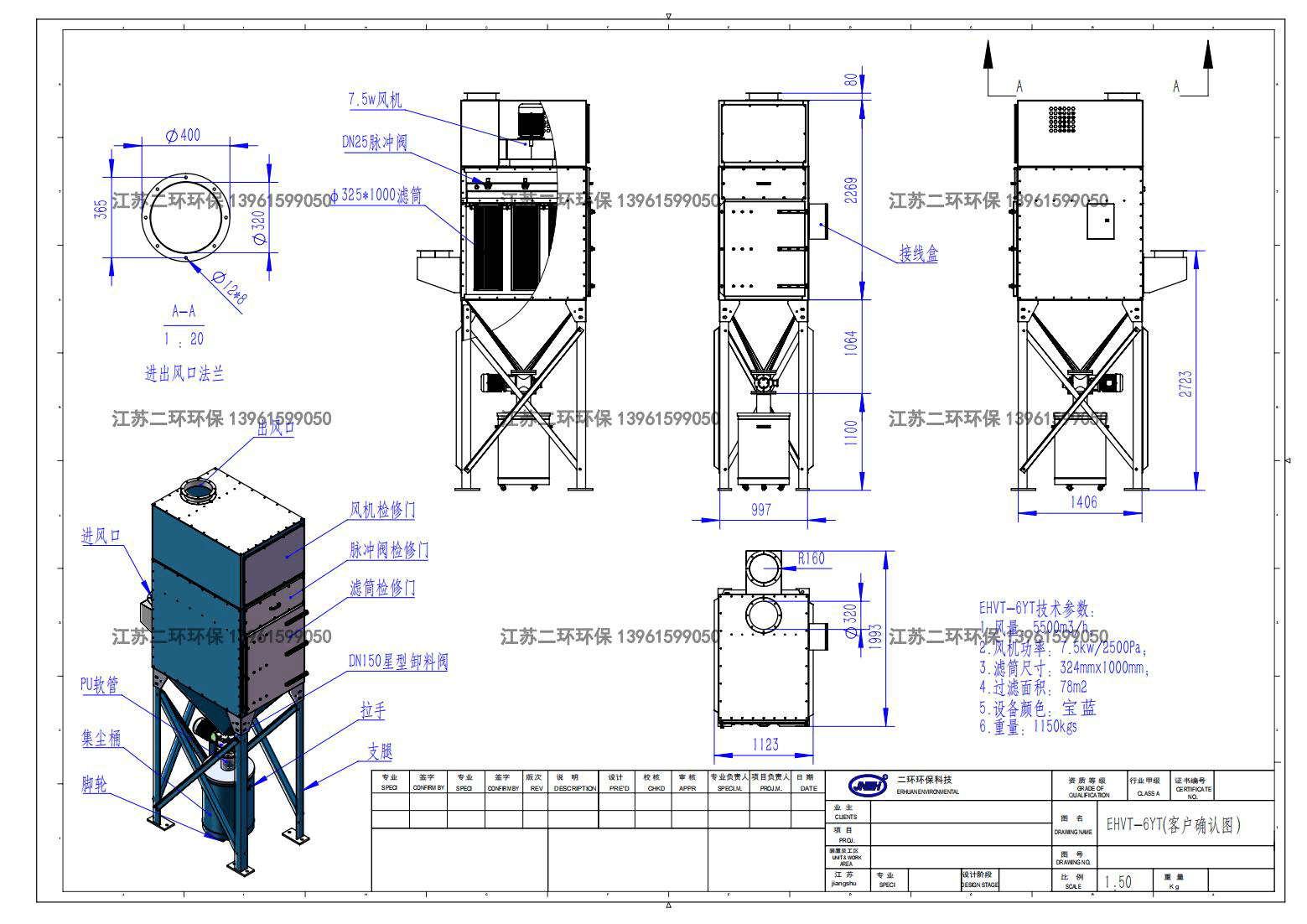

EHVT-6H型竖装式滤筒除尘器客户确认图
Customer confirmation diagram of filter cartridge dust collector

除尘器图纸

沉流式与垂直式滤筒除尘器对比

模块式垂直滤筒除尘器 discharge modular vertical filter
  • 滤筒除尘器 HEPA模块式垂直滤筒除尘器（标准腿）
  • 滤筒除尘器 HEPA模块式垂直滤筒除尘器（矮腿S系列）
  • HEPA型垂直式滤筒除尘器 HEPA模块式垂直滤筒除尘器（标准腿）
  • HEPA型垂直式滤筒除尘器 HEPA模块式垂直滤筒除尘器（矮腿S系列）
  • 垂直滤筒除尘器一体机 垂直滤筒除尘器一体机
  • 垂直式滤筒除尘器 垂直滤筒除尘器一体机

大风量标准腿模块选型表

序号 型号 额定风量 设备尺寸 滤筒数量 脉冲阀数量 HEPA 重量
M3/H 长*宽*高（mm） 只 只 只 T
1 DHC4-4-1H 4000 1020*1000*4414 4 4@DN*25 1 0.517
2 DHC6-6-2H 6000 1020*1426*4414 6 6@DN*25 2 0.922
3 DHC8-8-3H 8000 1100*2044*5000 8 2@DN*40 3 1.183
4 DHC10-10-3H 10000 1100*2465*5660 10 2@DN*50 3 1.676

大风量矮腿模块选型表

序号 型号 额定风量 设备尺寸 滤筒数量 脉冲阀数量 HEPA 重量
M3/H 长*宽*高（mm） 只 只 只 T
1 HC4S-4-1H 4000 1020*1000*3365 4 4@DN*25 1 0.517
2 HC6S-6-2H 6000 1020*1000*3365 6 6@DN*25 2 0.922
3 DHC8S-8-3H 8000 1100*2044*3640 8 2@DN*40 3 1.183
4 DHC10S-10-3H 10000 1100*2465*3645 10 2@DN*50 3 1.676
标准模块积木式组合方式Combination mode
  • 零排放垂直式滤筒除尘器
  • 零排放滤筒除尘器
垂直式滤筒除尘器简介Product Brief
产品简介 Product Brief

垂直式滤筒除尘器，属于滤筒除尘器的一类，又叫卡盘式、竖装式滤筒除尘器，加装二级HEPA过滤器模块，上下一体二级过滤。如果车间有VOCS异味，可以采用三级过滤，增加活性炭过滤器，三级模块上中下组合成一体。滤筒垂直安装的结构特征，带来了易清灰的特点。尤其对于浓度大的粉尘，垂直式效果比平装或斜插式的滤筒除尘器好。机器采用正面开门，抽屉式推入滤筒，更换滤筒快速便捷，淘汰了采用螺丝吊装固定的麻烦方式。设备采用激光切割、数控机床加工、模具焊接、模块化制造、静电喷塑、积木式拼装，精工打造而成。 同等风量的前提下，滤筒除尘器比布袋除尘器体积小的多。

可选配装置 Optional device

火花捕捉器、泄爆隔爆装置、清洁气室通道、定制颜色、腿长、加热器、出风口防尘罩、消防灭火系统、粉尘在线检测仪、带抽屉的垃圾桶、普通槽式料斗、不锈钢结构、各种进口设计、平台和梯子、自卸式料斗、螺旋输送机、集成式HEPA过滤器、智能电控柜等。

工作原理
x
工作原理

1、接通电源与压缩空气，按下开关按钮，引风机启动，除尘器开始工作。

2、烟尘在风机风动力作用下，经过抽风管道，进入滤筒表面。由于气流截面突然扩大及气流分布板的作用，风速骤降，气流中一部分粗大颗粒在风动力和惯性力的作用下相互碰撞，自然沉降到底部集灰斗；粒度细、密度小的尘粒，通过扩散和筛滤等组合效应，沉积在滤筒滤料的外表面上而被拦截。

e乐彩线路登录 3、1级洁净的气体穿透滤料，从滤筒内壁集中排出，进入2级活性炭层

4、2级活性炭层，采用蜂窝活性炭或碳纤维滤纸构成，有效祛除玻璃钢胶水、塑料材质等烟尘产生的VOC异味。

5、2级脱味后的洁净气体进入3级HEPA过滤器，HEPA过滤器常用于洁净室，净化等级H14级以上。

e乐彩线路登录 6、经过3级处理后的空气由经风机抽出直接排放在车间内，无排放烟囱。

7、过滤元件滤筒的阻力，随着滤料表面粉尘积累层厚度的增加而增大。

8、喷吹控制方式可以分为压差控制、时序控制、人工控制。指针式的压差仪表会实时监测滤筒压差，直观可读。脉冲控制仪会自动进行启闭阀门，开启压缩空气喷吹清灰。

9、此时，瞬间接通脉冲电源，电磁脉冲阀开启，4公斤以上压力的压缩空气瞬间引入周边空气作为二次放大的充足气源，一并高压喷吹打入滤筒。使褶皱的滤筒瞬间膨胀变形鼓起，而产生振动，在高压脉冲气流冲刷的作用下，附着在滤筒外表面上的粉尘被一扫而光，掉入除尘器底部收集粉尘的灰斗收尘箱中。

e乐彩线路登录 10、清灰完毕后，电磁脉冲阀关闭，滤料外表面粉尘清除后，阻力变小，滤料获得再生，再次恢复拦截粉尘的功能。当阻力上升时，再次自动循环清灰再生工作。

e乐彩线路登录 11、可以选择智能变频电柜，随着开启吸口数量的多少，自动调整电机频率，自动调整风量的大小。

12、触摸屏+PLC的智能电柜，配合在线压缩空气监测仪、风压监测仪、压差监测仪、粉尘在线浓度监测仪构成了数字化信息交互的智能除尘, 出现故障，声光报警。

e乐彩线路登录 13、自动生成机组运行台账，排放超标自动报警，滤料需要更换自动报警，可以局域网联网运行，也可广域网远程联网监控，还可配合手机APP，随时了解运行信息。

垂直式滤筒除尘器应用范围Application scope

e乐彩线路登录 1、适用于无油、污水、温度小于120摄氏度以下的烟气或粉尘。

e乐彩线路登录 2、可以安装在封闭车间，内排循环空气，无外排烟尘，防止室内空调热量损失。

3、近期热门应用场景：铅粉收集、研磨细粉、膜切割、机器人焊接、打磨、抛光、抛丸、喷砂、喷粉等工序。

e乐彩线路登录 4、适用于新能源新材料、汽车制造、船舶制造、金属加工、橡胶轮胎、烟草提炼、食品加工、精细化工、粮食、制药、电子、冶炼、纺织等行业。

垂直式滤筒除尘器系列分类Series classification

四大类机型：一体机、一级过滤模块机、二级过滤模块、三级过滤模块机

  • 一体机（DHC-YT系列） 一体机（DHC-YT系列）
  • 滤筒除尘器 一级过滤模块机（DHC系列）
  • 滤筒除尘器 二级过滤模块机（DHC-H系列）
  • 滤筒除尘器 三级过滤模块机（DHC-H-C系列）
生产、安装一站式服务One stop service
  • 酸洗、磷化、喷塑的表面处理工艺 1、酸洗、磷化、喷塑的表面处理工艺
  • 模块化生产2、模块化生产
  • 积木式拼装3、积木式拼装
  • 出厂前整体试拼装检验4、出厂前整体试拼装检验
  • 发货运输5、发货运输
  • 整体起吊安装6、整体起吊安装
  • 设备安装竣工7、项目竣工
zuo you
智能控制intelligent control
除尘器加装了相关检测的仪器仪表、通过PLC程序控制自动运行，通过触目屏展示。

（1）管道风压仪:实时监测管道压力变化

（2）温度探测仪：实时监测烟尘温度，防止高温损坏除尘器滤料。

e乐彩线路登录 （3）压缩空气检测仪：实时监测压缩空气压力，防止气源不足影响清灰效果，损坏除尘器。

（4）压差计：实时监测除尘器滤料的阻力，作为更换滤料的判别依据。

（5）粉尘浓度计：实时监测粉尘排放浓度，防止超标排放、环境污染发生。

e乐彩线路登录 （6）变频器：调节电机频率，来实现风量调大调小，绿色节能。

e乐彩线路登录 （7）联网模块：远程显示，集中控制。可局域网、可外网连接控制，或手机APP控制。

（8）电动阀门：根据用风需求，自动启闭阀门，调节风量。

e乐彩线路登录 （9）消防灭火：发生火灾，自动喷水或自动打开干粉式灭火器。

e乐彩线路登录 （10）声光报警：除尘器运行发生故障，声光报警，提示及时处理故障。

（11）运行台账日志：记录除尘器运行期间的数据，形成台账，生成日志打印，避免的人工记录的麻烦，省力，省心。

环保验收Environmental protection acceptance

验收以业主当地环保部门或法定第三方出具的监测报告为准。签订合同时约定，若不达标，则无条件退货。
